明渠流量計(電磁流速法)測流系統設備
產品名稱:明渠流量計(電磁流速法)測流系統設備
產品編號:154457-268
產品型號:
更新時間:2017.09.01
企業單位:南京卓瑪機電有限公司
瀏覽次數:
更多產品圖片:
產品編號:154457-268
產品型號:
更新時間:2017.09.01
企業單位:南京卓瑪機電有限公司
瀏覽次數:
更多產品圖片:
產品詳細介紹:
電磁法流速流量測流系統設備是用于測量非滿管、開口排放的渠道液體流量的儀表。可廣泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據******《速度式流量計》檢定規程JJG198-1994。
1. 應 用
城市供水引水渠
污水治理流入和排放渠
工礦企業化工液體、廢水排放渠道
水利工程和農業灌溉用渠道
泄洪閘門流量測量
2.特 點
對渠道的截面形狀、尺寸無特殊要求。
可以不停水安裝、維護。
不阻流,無水頭損失。
渠道的截面較大時采用多聲道測速,實現高精度測量。
可測量正、反兩個方向的流量和流速。
測量范圍大,準確度高。
可用于槽堰式或其他方式明渠流量計的標定設備。
3.測量原理

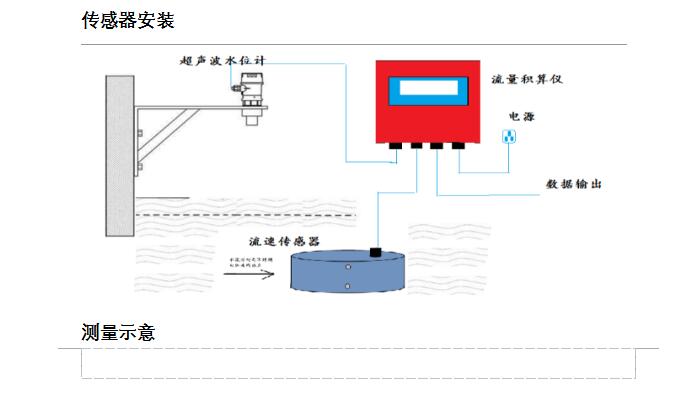

采用于法拉第電磁感應定律,計算經過傳感器的流速,在結合水位斷面計水流量。
5、測流系統設備配置
序號 | 設備名稱 |
單位 |
設備技術指標 |
流速測量裝置 | |||
1 | 電磁式流速傳感器 | 1只 | 1、流速精度:1%; 2、流速范圍:±5m/s; 3、測量線性度:優于0.5%,重復性精度:優于0.2%; 4、防護等級:IP68; 5、溫度范圍:-10℃~60℃; |
2 | 流量結算儀 | 臺 | 1、能同時采集多個實時流速; 2、能實時采集水位數據; 3、根據水力學模型結算斷面流量; 4、能顯示水位、斷面平均流速、流量、水量值; 5、工作溫度:-10℃~60℃; |
3 | 壓力水位計或者超聲波水位計 |
臺 |
1、采用陶瓷電容壓力傳感器或者超聲波傳感器 2、量程:0~5 m 3、精度 : ≤0.2%F?S 4、分辨率:0.05% F?S 5、線性度、 重復性 < 0.03 % FS 6、溫度測量精度 :±0.5℃ 7、溫度補償范圍 :- 5℃ 至 +45℃ 8、工作溫度 :- 25℃ 至 +70℃ |
數據采集傳輸 | |||
2 | 通訊模塊 | 臺 | 1)支持雙頻GSM/GPRS.持使用STK卡,符合ETSI、GSM phase2+標準; 2)具備RS-232/422/485 接口?;騎TL接口,使用方便、靈活、可靠,數據終端長期在線; 3)具備動態數據中心域名和IP地址,數據傳輸支持單通道單中心或多通道多中心;可遠程設置和修改IP地址等配置參數; 4)具備短消息數據傳輸通道,具備主備數傳輸通道,支持多數據通道; |
輔助設施 | |||
1 | 防雷模塊 | 1套 | 電源避雷設備 1) 工作電壓220V 2) 持續工作電壓≤320V 3) 標稱放電電流20KA 4) 放電電流≤40KA 信號避雷器 1) 工作電壓12V 2) 通流容畺≤50KA 3) 標稱通流容畺10KA |
2 | 時差式換能器安裝機構 | 1套 | 1、不銹鋼材料制作; 2、保證換能器安裝位置精度≤1mm; 3、充分的防護結構(防盜、防破壞) 按1500預算不同場合價格有不同 |
3 | 機箱及插件 | 1套 | 1、材質:不銹鋼; 2、板厚≥1.5mm; 3、所有設備集成于箱體內 |
太陽能供電部分 | |||
1 | 100瓦太陽能板 | 1只 | 單晶硅 |
2 | 太陽能充電控制器 | 1只 | 30AH工業級,液晶顯示控制 |
3 | 蓄電池 | 1只 | 風帆63AH 電池12V,免維護 |
4 | 太陽能立桿 | 1只 | 3米立桿,太陽能安裝支架,地籠 |
軟件平臺(根據實際需求計算費用) | |||
設備安裝調試費用(業主行安裝) |
